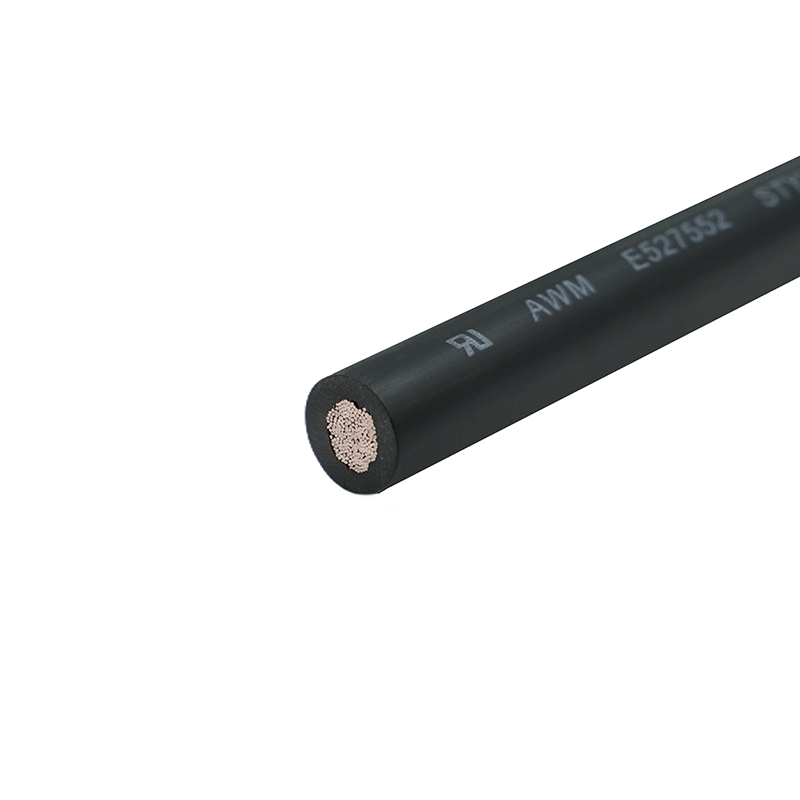

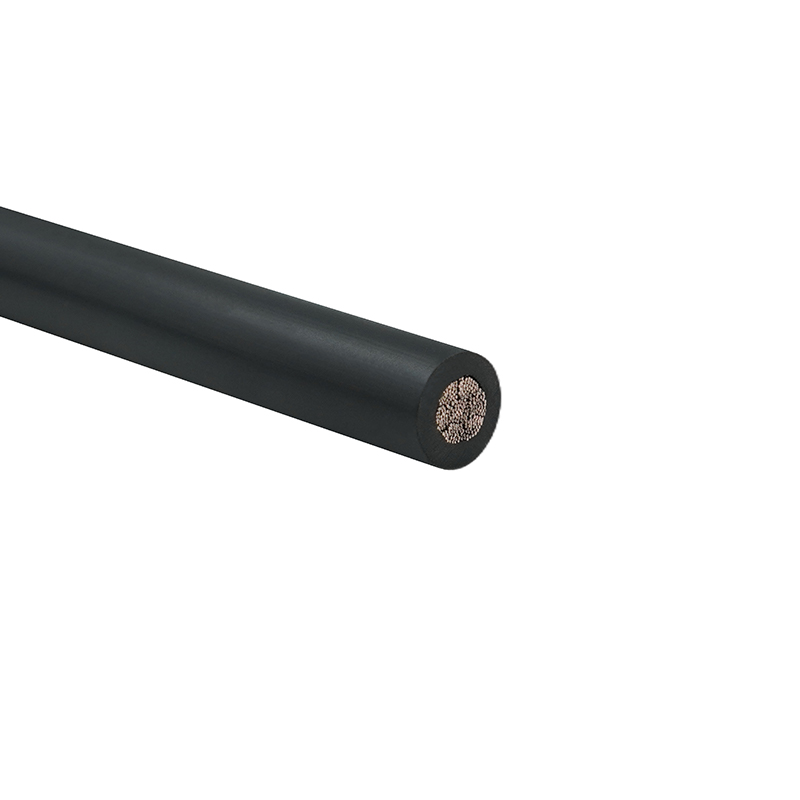

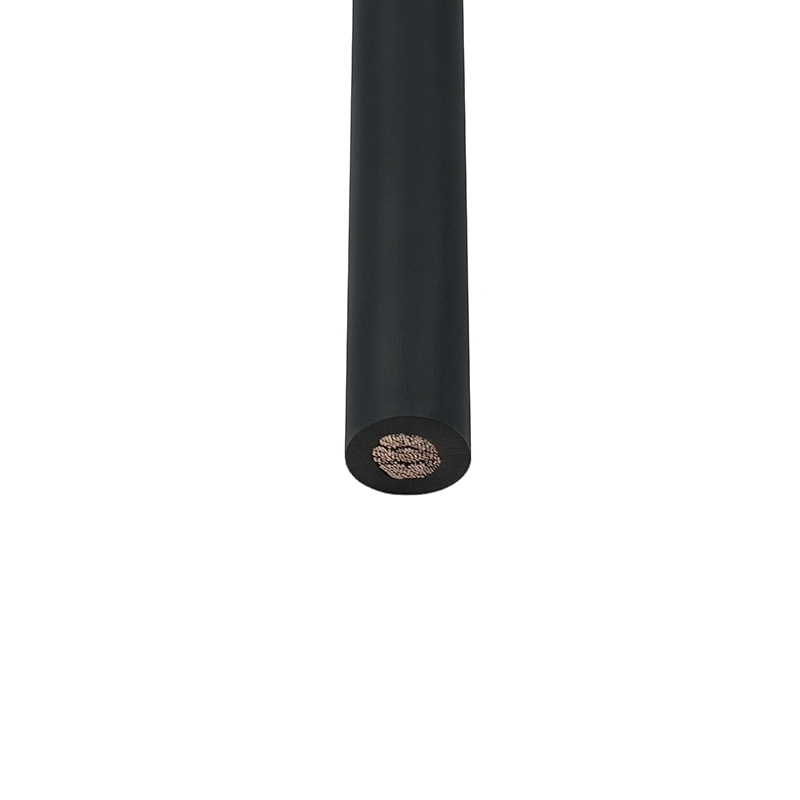

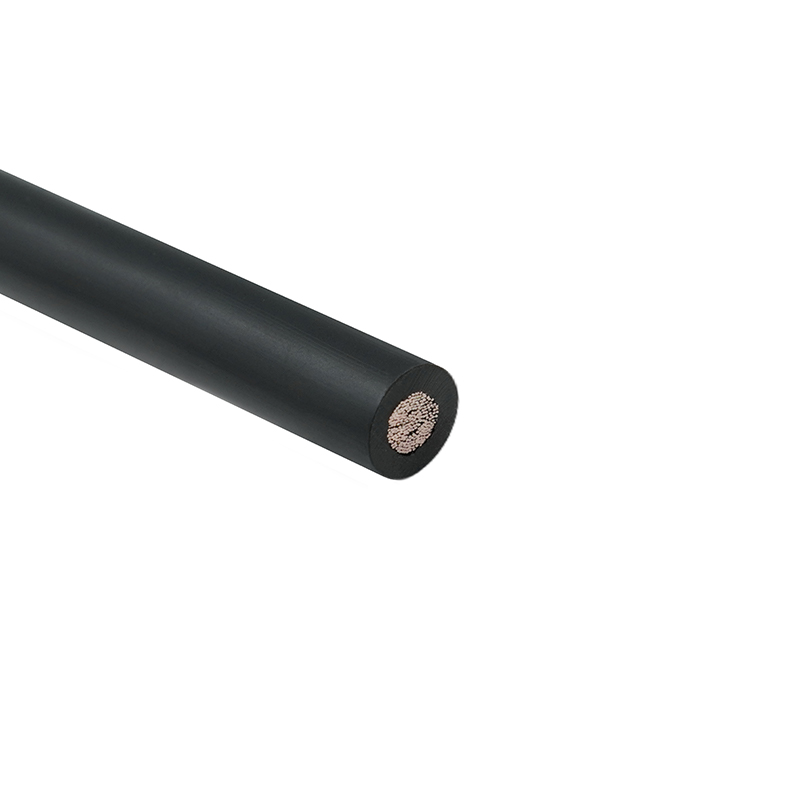

Cable aislado norteamericano certificado por UL (UL1015)

Name: Cable aislado norteamericano certificado por UL
Rating: 5 (99 reviews)

Posicionamiento del producto: Un cable de alimentación para equipos internos de uso general bajo el sistema de certificación UL, que se centra en la transmisión de energía de un solo núcleo en escenarios de voltaje medio-alto y alta temperatura. Sirve como el "modelo estándar de conexión eléctrica básica" para equipos industriales y civiles.

Contacto con nosotros

Anterior：Cable de Funda Blanda UL2464 (Certificado UL)
Siguiente：No next article

Información del producto

Contacto con nosotros

Sobre nosotros

Información del producto

Cable de conexión UL1015 – Parámetros técnicos

modelo	Tamaño AWG	Hebras de cobre desnudas (BS)	Diámetro del hilo de cobre desnudo (mm)	Hilos de cobre estañado (TS)	Diámetro del hilo de cobre estañado (mm)	Espesor del aislamiento (mm)	Aprox. Peso (KG/KM)	Mín. Aislamiento DE (mm)	Máx. Aislamiento DE (mm)
UL1015	26	7	0.16	7	0.16	0.76	7.1	2	2.2
UL1015	24	11	0.16	11	0.16	0.76	8.3	2.1	2.3
UL1015	22	17	0.16	17	0.16	0.76	10	2.3	2.5
UL1015	20	26	0.16	26	0.16	0.76	12.4	2.5	2.7
UL1015	18	41	0.16	41	0.16	0.76	16.2	2.7	2.9
UL1015	17	51	0.16	51	0.16	0.76	19	2.8	3
UL1015	16	26	0.254	27	0.25	0.76	22.6	3	3.2
UL1015	15	33	0.254	34	0.25	0.76	25.9	3.2	3.4
UL1015	14	41	0.254	43	0.25	0.76	31.5	3.4	3.6
UL1015	13	52	0.254	54	0.25	0.76	36.5	3.6	3.8
UL1015	12	65	0.254	67	0.25	0.76	45.5	3.9	4.1
UL1015	11	82	0.254	85	0.25	0.76	52.6	4.3	4.5
UL1015	10	104	0.254	107	0.25	0.76	67.1	4.8	5
UL1015	9	94	0.3	94	0.3	0.76	89	5.3	5.5
UL1015	8	118	0.3	118	0.3	1.15	107.5	6.5	6.7
UL1015	7	147	0.3	147	0.3	1.15	140.3	7	7.2
UL1015	6	189	0.3	189	0.3	1.52	172.6	8.4	8.6
UL1015	5	238	0.3	238	0.3	1.52	207.6	9.1	9.3
UL1015	4	299	0.3	299	0.3	1.52	267.9	9.8	10
UL1015	3	378	0.3	378	0.3	1.52	325.6	10.7	11.1
UL1015	2	475	0.3	475	0.3	1.52	382.5	11.7	12.1
UL1015	1	600	0.3	600	0.3	2.03	495.9	13.8	14.2
UL1015	1/0	251	0.52	272	0.5	2.03	615.3	14.5	14.9
UL1015	2/0	317	0.52	343	0.5	2.03	750	15.8	16.4
UL1015	3/0	400	0.52	433	0.5	2.03	923	17.2	17.8
UL1015	4/0	505	0.52	546	0.5	2.03	1134.3	18.9	19.5

Nota: BS = Hilos de cobre desnudo, TS = Hilos de cobre estañado. Los valores son parámetros de diseño nominales para el cable de conexión UL1015 y pueden variar ligeramente según el lote de producción. Desliza el dedo hacia la izquierda o hacia la derecha para ver todas las columnas en el móvil.

Características del producto:
Rendimiento eléctrico estable: voltaje nominal de 600 V, adecuado para circuitos de equipos principales; Los conductores son de cobre desnudo/cobre estañado monofilares o multifilares, con una capacidad de transporte de corriente adaptada a las necesidades. La resistencia del conductor a 20 ℃ se optimiza mediante el calibre del cable (por ejemplo, aproximadamente 16,2 Ω/km para 18 AWG).
Seguridad resistente al calor y retardante de llama: Equipado con aislamiento especial de PVC resistente al calor, clasificado para 105 ℃ para soportar las altas temperaturas locales del equipo; Pasa la prueba de retardo de llama vertical UL VW-1, se autoextingue cuando se expone al fuego y cumple con las normas de seguridad norteamericanas.
Adaptabilidad flexible: Disponible en varios colores de aislamiento (negro, rojo, azul, etc.) para una fácil identificación del circuito; cubre una amplia gama de calibres de cables; Cumple con las directivas medioambientales RoHS, adecuado para mercados en varios países.

Escenarios de aplicación: Adecuado para transmisión de energía de voltaje medio-alto, utilizado en cableado de circuito principal interno de máquinas herramienta y gabinetes de distribución de energía completos, cables de conexión de energía para electrodomésticos de alta potencia (aires acondicionados, hornos) y cables de suministro de energía derivados desde cajas de distribución de edificios hasta equipos grandes.
