Guía de selección de cables de metal trenzado: 7x7, 7x19, 1x19 y comparación de materiales

¿Qué es un cable metálico trenzado?

Un cable metálico trenzado es un conjunto de soporte de carga formado tejiendo múltiples hilos de alambre metálico delgado alrededor de un núcleo central en un patrón helicoidal simétrico. A diferencia de la varilla sólida o el alambre de un solo hilo, esta construcción distribuye la tensión de tracción entre docenas de filamentos individuales. El resultado es un producto que conserva una alta resistencia a la rotura y al mismo tiempo ofrece un radio de curvatura que las alternativas sólidas no pueden igualar.

La característica definitoria aquí es el tejido mismo. Cada hebra se enrolla en una dirección de colocación fija, creando una trenza tubular que se comprime ligeramente bajo carga sin sacrificar la integridad estructural. Esta arquitectura tejida proporciona flexibilidad inherente, fuerte resistencia al agrietamiento por fatiga y un grado de autoamortiguación contra la vibración. En entornos industriales, estas propiedades se traducen directamente en intervalos de servicio más largos y menos fallas repentinas.

Verá cables metálicos trenzados especificados en un amplio espectro: enlaces de control de aeronaves, sistemas de tensión arquitectónicos, colgantes de grúas, aparejos marinos y equipos de automatización. En muchas de estas aplicaciones, el cable debe soportar no sólo la tensión estática sino también miles de pequeños ciclos de flexión a medida que las poleas se enganchan o las estructuras se balancean. La forma trenzada maneja esa doble demanda mejor que cualquier otro elemento de tensión metálico circular de diámetro comparable.

Cable de metal trenzado versus cable metálico: diferencias clave

Muchos compradores utilizan los términos indistintamente, pero el cable metálico trenzado y el cable metálico tradicional difieren en su construcción, flexibilidad y uso óptimo. El cable metálico consiste en alambres retorcidos concéntricamente en hebras, que luego se retuercen alrededor de un núcleo, mientras que un cable trenzado utiliza un patrón entretejido que se asemeja a una malla tubular. Esa distinción estructural crea una brecha significativa en el desempeño.

El cable trenzado sobresale cuando los radios de curvatura estrechos y la flexión frecuente dominan el ciclo de trabajo. Su tejido permite que los cables individuales se deslicen ligeramente entre sí, lo que reduce la fricción interna y evita las torceduras que afectaban a los cables metálicos de primera generación. El cable metálico, por el contrario, ofrece una resistencia superior al aplastamiento y maneja cargas estáticas pesadas en poleas de gran diámetro con mayor eficiencia y, a menudo, menor costo por tonelada de carga.

Para aplicaciones que exigen tanto flexión continua como tensión controlada, como cables de retracción de polipastos en maquinaria automatizada, el cable trenzado casi siempre es la mejor opción. Los cables de acero todavía dominan en el levantamiento de puentes grúa pesados ​​y en tirantes estructurales, donde las cargas son estáticas o se mueven lentamente sobre grandes poleas. La decisión a menudo se reduce a si el cable debe resistir la fatiga por flexión dinámica o simplemente soportar una carga estática.

Al mover cargas a través de rutas complejas en maquinaria, es posible que necesite un cable que vaya más allá de lo que pueden ofrecer el cable de metal trenzado o el cable metálico. En esos escenarios, un especialista Cable de control altamente flexible JZ-500 Diseñado para cadenas portacables ofrece la resistencia a la flexión y la conductividad eléctrica necesarias en las líneas de producción automatizadas.

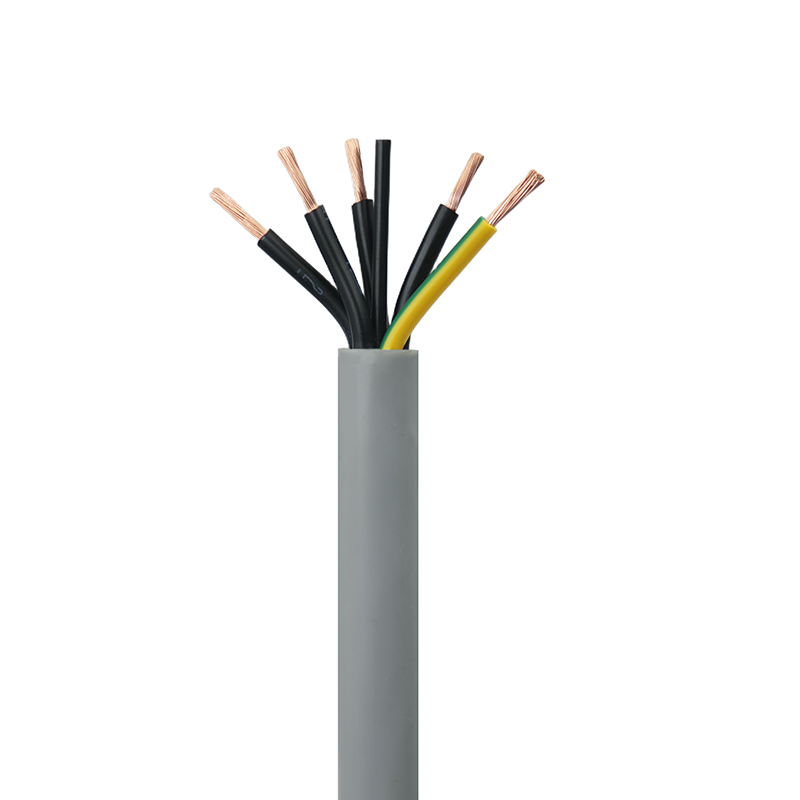

Proveedores de cables de control altamente flexibles y sin blindaje JZ-500, empresa mayorista - Jiangsu Junshuai Special Cable Technolo

Como proveedores y compañía de cables de control altamente flexibles y sin blindaje JZ-500 en China, Junshuai ofrece cables de control altamente flexibles y sin blindaje al por mayor en línea, posicionamiento del producto: industrial de alta fl.

Ver producto →

Construcciones de trenzas comunes: 7x7, 7x19 y 1x19

Seleccionar la estructura trenzada adecuada es la decisión de especificación más importante. Los tres patrones principales (7x7, 7x19 y 1x19) representan cada uno un equilibrio diferente entre flexibilidad, resistencia a la abrasión y vida útil ante la fatiga. La convención de nomenclatura le indica exactamente qué hay dentro: el primer número indica el número de hilos y el segundo indica el número de cables dentro de cada hilo.

La construcción 7x7 es el caballo de batalla para aplicaciones estáticas y de ciclo bajo. Sus alambres individuales más gruesos producen un cable que resiste el desgaste externo pero se endurece notablemente bajo curvas cerradas. 7x19 es la opción ideal cuando un cable debe navegar por poleas o roldanas. Los filamentos de alambre más finos toleran dobleces repetidos sin endurecerse ni agrietarse tan rápidamente. 1x19 se comporta casi como una varilla sólida con un estiramiento mínimo, lo que lo hace ideal para instalaciones permanentes donde la estabilidad dimensional es más importante que el redireccionamiento.

Selección de materiales: acero inoxidable frente a acero galvanizado

El metal base determina el rendimiento del cable durante años de exposición a la humedad, productos químicos y cambios de temperatura. Tanto el acero inoxidable como el acero al carbono galvanizado tienen su lugar, pero sus costos y comportamientos de corrosión difieren marcadamente en entornos específicos.

El acero inoxidable 304 ofrece una fuerte resistencia a la corrosión atmosférica y a muchos productos químicos suaves. Para entornos marinos y costa afuera, el acero inoxidable 316 es el claro ganador. Su contenido de molibdeno de 2 a 3 por ciento crea una capa pasiva que resiste las picaduras inducidas por cloruro en formas que el 304 no puede igualar. En los datos de las pruebas de niebla salina, 316 cables trenzados mantienen el 90 por ciento de su resistencia a la tracción original después de 1000 horas, mientras que 304 muestran picaduras notables y el acero galvanizado comienza a perder zinc en los extremos cortados dentro de 300 horas.

El acero galvanizado proporciona una solución rentable y de alta resistencia para ambientes interiores secos o exteriores templados. El recubrimiento de zinc se sacrifica para proteger el acero subyacente, pero una vez que el recubrimiento se consume en los puntos de desgaste o en los bordes cortados, aparece rápidamente óxido rojo. Para proyectos de respuesta rápida con un presupuesto de capital ajustado y una ventana de reemplazo planificada de menos de cinco años, el acero galvanizado a menudo tiene sentido financiero. Para infraestructura crítica donde una falla de un solo cable detiene las operaciones, la prima del acero inoxidable 316 se amortiza al evitar el tiempo de inactividad.

Cómo elegir el diámetro y la resistencia adecuados

El cable metálico trenzado siempre se especifica por diámetro, pero el único número que importa por seguridad es su resistencia mínima a la rotura (MBS). MBS representa la fuerza a la que un cable nuevo y sin daños fallará en un tirón recto. Nunca debes acercarte a ese número en operación.

Las mejores prácticas de la industria exigen un factor de seguridad de al menos 5:1 para cargas estáticas y de hasta 10:1 para aplicaciones de elevación dinámica que involucran personal o cargas de choque impredecibles. Esto significa que su límite de carga de trabajo (WLL) es igual a MBS dividido por el factor de seguridad. Un cable con un MBS de 2000 libras utilizado en un entorno dinámico nunca debería sufrir más de 200 libras de tensión durante los ciclos normales. Exceder ese margen acelera la fatiga y puede causar fallas repentinas y catastróficas.

Confirme siempre el MBS exacto de la hoja de datos del fabricante para el grado y la construcción específicos que está solicitando. Las variaciones en el proceso de fabricación y la química de la aleación pueden cambiar la resistencia a la rotura en más o menos un 5 por ciento, lo que es suficiente para cambiar el margen del factor de seguridad cuando se trabaja cerca del borde de la envoltura.

Recomendaciones específicas de la aplicación

Suspensión estática y cargas arquitectónicas

Para marquesinas, fachadas tensadas o rejillas de iluminación, el acero inoxidable 1x19 sigue siendo el estándar. Su baja elasticidad y apariencia limpia no requieren ajustes continuos una vez tensados ​​adecuadamente. La resistencia a la corrosión será una prioridad si la instalación está expuesta a la intemperie, lo que convierte al 316 en la opción predeterminada en las ciudades costeras.

Tracción dinámica y flexión repetida

Cualquier aplicación en la que el cable pase alrededor de una polea exige una construcción de 7x19. Esto incluye cables de puertas basculantes, aparejos de escenario y equipos de ejercicios. Los alambres más delgados dentro de los hilos pueden flexionarse millones de veces sin endurecerse hasta el punto de fracturarse. Cuando se combina con un sustrato de acero inoxidable 316, se obtiene un ciclo de mantenimiento que puede extenderse hasta 5 años o más incluso en áreas de servicio húmedas.

Aplicaciones de ROV bajo el agua y sumergidos

Los entornos submarinos añaden dos complicaciones: la corrosión y el peso. Un cable de acero trenzado convencional se hunde e introduce resistencia. Para robots submarinos atados y equipos de inspección, la solución óptima combina fuerza con flotabilidad positiva. Productos como un Cable flotante ROV integre un miembro de tensión trenzado con una chaqueta flotante, dando a la correa flotabilidad neutra y al mismo tiempo resistiendo las fuerzas de tracción sin dañar los conductores internos.

Cable flotante ROV-3 * 17AWG para proveedores de robots submarinos, empresa mayorista - Jiangsu Junshuai Special Cable Technolo

Como proveedor y compañía de cable flotante ROV-3*17AWG para robots submarinos en China, Junshuai ofrece cable flotante al por mayor para robots submarinos en línea, posicionamiento del producto: A

Ver producto →

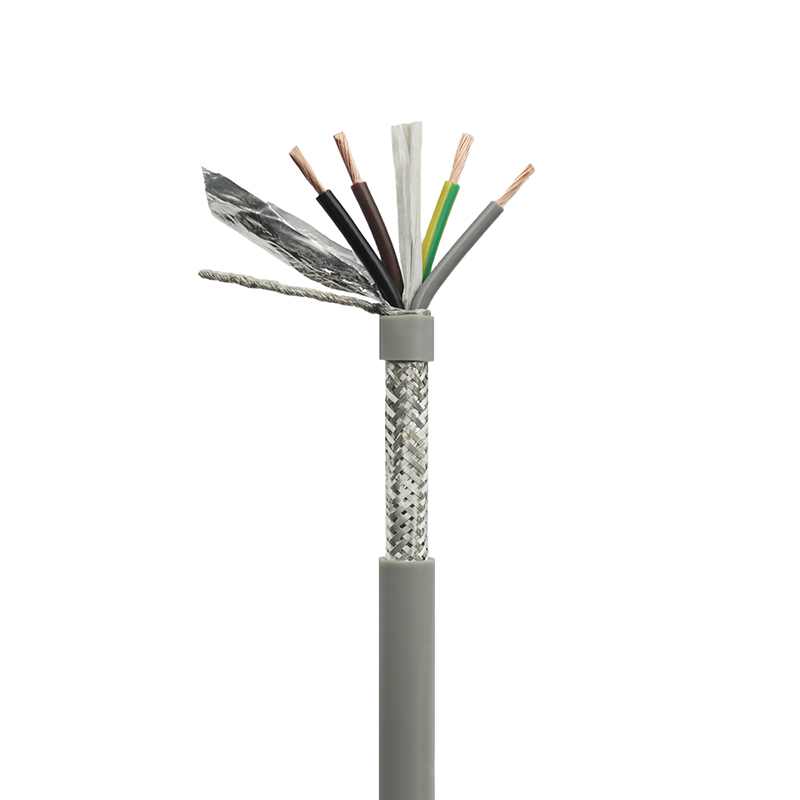

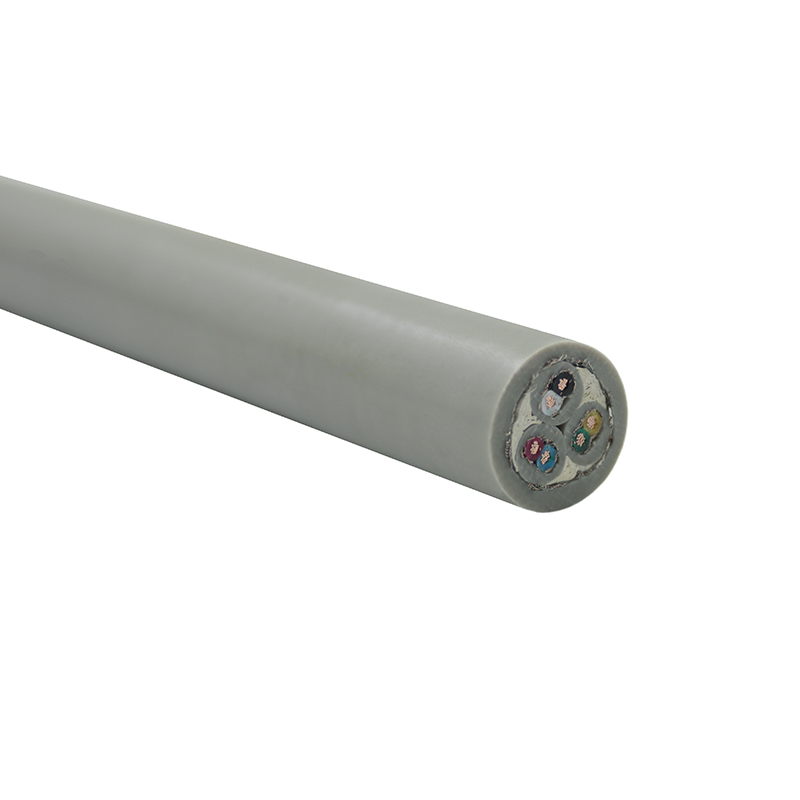

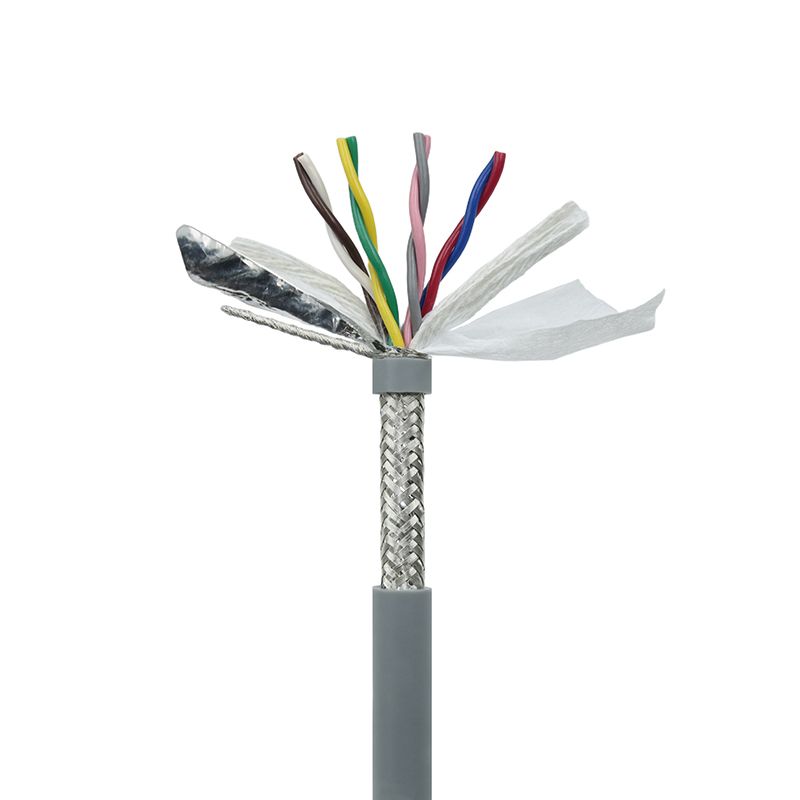

Circuitos de datos y control con protección mecánica

Cuando la estructura metálica trenzada cumple una doble función como escudo contra interferencias electromagnéticas, la elección del ángulo de la trenza y el porcentaje de cobertura se vuelve crítica. Para las redes industriales basadas en RS485 que deben sobrevivir tanto a la abrasión mecánica como a la corrupción de la señal, el método probado es un cable blindado con un blindaje trenzado de cobre apretado. el Cable de comunicación RS485 para sistemas de control industrial. ilustra cómo una capa de metal trenzado puede evitar errores de datos y al mismo tiempo reforzar el cable contra cortes y aplastamientos en bandejas de cables abarrotadas.

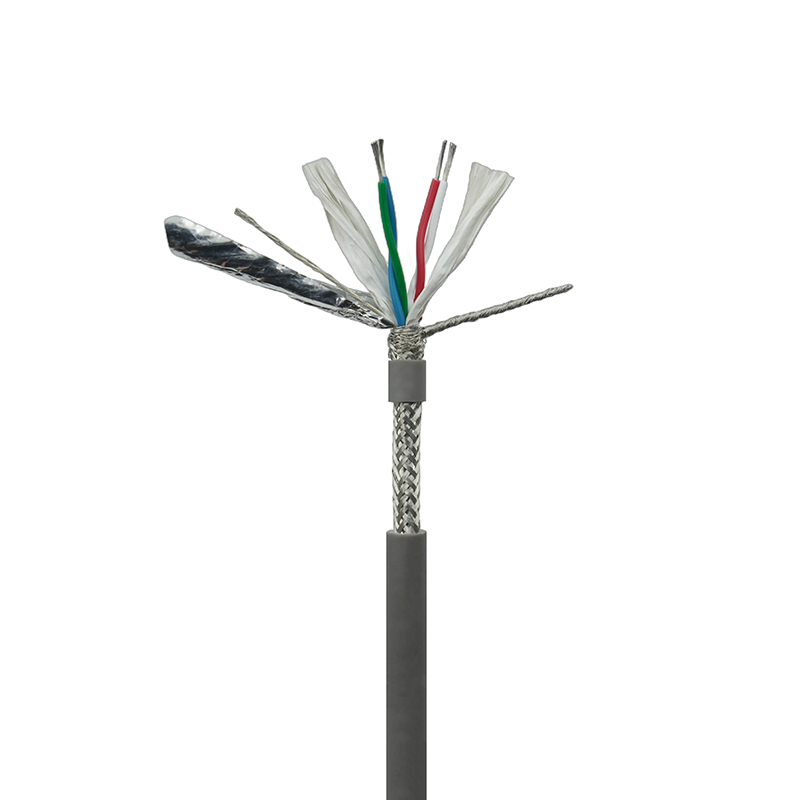

RS-485-2X2X0.5 Cable de comunicación RS-485 para proveedores de sistemas de control industrial, empresa mayorista - Jiangsu Junshuai

Como proveedor y compañía de cable de comunicación RS-485-2X2X0.5 RS-485 para sistemas de control industrial en China, Junshuai ofrece cable de comunicación RS-485 al por mayor para sistemas de control industrial en línea, P

Ver producto →

Ambientes extremos y de alta temperatura

Los cables galvanizados estándar pierden resistencia rápidamente por encima de los 400 grados Fahrenheit debido a la migración del zinc y la fluencia del acero. El acero inoxidable 304 y 316 conserva una resistencia útil de hasta 1500 grados Fahrenheit, pero solo en exposiciones de corta duración. Para calor alto sostenido, debe reducir la potencia del MBS en al menos un 20 por ciento y considerar aleaciones cerámicas o con alto contenido de níquel que quedan fuera del alcance de las especificaciones estándar de cables de metal trenzado.

Mejores prácticas de instalación para cables metálicos trenzados

Hacer el corte y la terminación correctos elimina al menos la mitad de todas las fallas prematuras de los cables. Un accesorio mal engarzado se deslizará bajo carga y un extremo deshilachado se enganchará y se desenredará durante el enrutamiento. Siga estos pasos para garantizar que el conjunto cumpla con su vida útil prevista.

1. Mida y marque bajo una ligera tensión. Coloque el cable recto con suficiente tensión para quitar el juego de bobinas. Marque el punto de corte con un rotulador o una pinza. Al cortar un cable flojo se obtiene una longitud que se estirará con la primera carga.
2. Utilice un cortador afilado y especialmente diseñado. Los cortadores diagonales aplastan los hilos y crean rebabas. Un cortador de cables hidráulico o una cizalla de alto apalancamiento brindan un corte limpio y cuadrado que se asienta de manera segura en el accesorio.
3. Deslice la funda de compresión completamente sobre el cable. Inserte el extremo del cable a través de la manga y forme el bucle o dedal, luego vuelva a pasar la cola a través de la manga. Deje aproximadamente un diámetro de cable sobresaliendo del manguito antes de engarzarlo. Esta proyección le da al inspector una indicación visual de que el cable llenó el accesorio.
4. Engarce con el juego de matrices correcto. Utilice una herramienta que coincida con el perfil y la fuerza del troquel especificados por el fabricante del manguito. El engarzado insuficiente deja espacios microscópicos que permiten la extracción del cable. Un prensado excesivo trabaja el metal en frío y puede agrietar la funda, reduciendo su poder de sujeción.
5. Inspeccionar y probar la carga. Aplique al menos el doble de la carga de trabajo al conjunto y manténgalo así durante 30 segundos. Compruebe si hay algún deslizamiento del cable dentro de la funda. Marque el cable en la salida del manguito con un marcador permanente para detectar movimientos futuros durante las inspecciones periódicas.

Saltarse el paso de carga de prueba es la causa más común de fallas en el campo, especialmente con cables de menor diámetro donde unas milésimas de pulgada de deslizamiento pueden pasar desapercibidas hasta que el conjunto se separa por completo.

Dónde comprar cable metálico trenzado (y qué buscar)

Obtener un cable de metal trenzado va más allá de elegir un diámetro. Una compra confiable comienza con un documento de especificaciones claro que aborda cinco parámetros:

• Diámetro: Confirmado al 1/64 de pulgada o 0,5 mm más cercano.
• Construcción: 7x7, 7x19 o 1x19: nunca acepte “cable de acero trenzado” como descripción suficiente.
• Material y grado: 304 SS, 316 SS o acero al carbono galvanizado, con un certificado de fábrica si la aplicación es crítica para la seguridad.
• Longitud: Especificado en pies o metros, con una tolerancia de más 2 por ciento/menos cero para que nunca te quedes corto.
• Tipo de terminación final: Perno estampado, bola roscada, extremo liso o bucle ajustado, confirmado con su plano de integración.

Busque proveedores que proporcionen informes de pruebas de carga de terceros y que mantengan la trazabilidad de los lotes. Certificaciones como UL, CE o CCC indican que el fabricante opera bajo un sistema de gestión de calidad con auditorías periódicas. Para proyectos industriales y marinos, insistir en un Certificado de Conformidad y una muestra de prueba de rotura puede evitar semanas de retrabajo después.
