Cable plano de bomba: diseño, selección, instalación y mantenimiento

Qué es el cable plano de bomba y por qué es importante

El cable plano para bomba es un tipo de cable de señal y alimentación flexible y de bajo perfil diseñado para conjuntos de bombas, sistemas de lanzamiento de motores y equipos compactos de manejo de fluidos donde el espacio es limitado y hay movimiento o vibración. A diferencia de los cables redondos, el cable plano empaqueta los conductores uno al lado del otro en una cinta delgada que reduce el radio de curvatura y simplifica el enrutamiento a lo largo de las superficies del chasis, dentro de las vías del cable y a través de canales estrechos. Para aplicaciones que combinan movimiento frecuente, exposición a la humedad y enrutamiento confinado, elegir el cable plano adecuado mejora la vida útil, reduce el tiempo de inactividad y simplifica la instalación.

Construcción y materiales típicos.

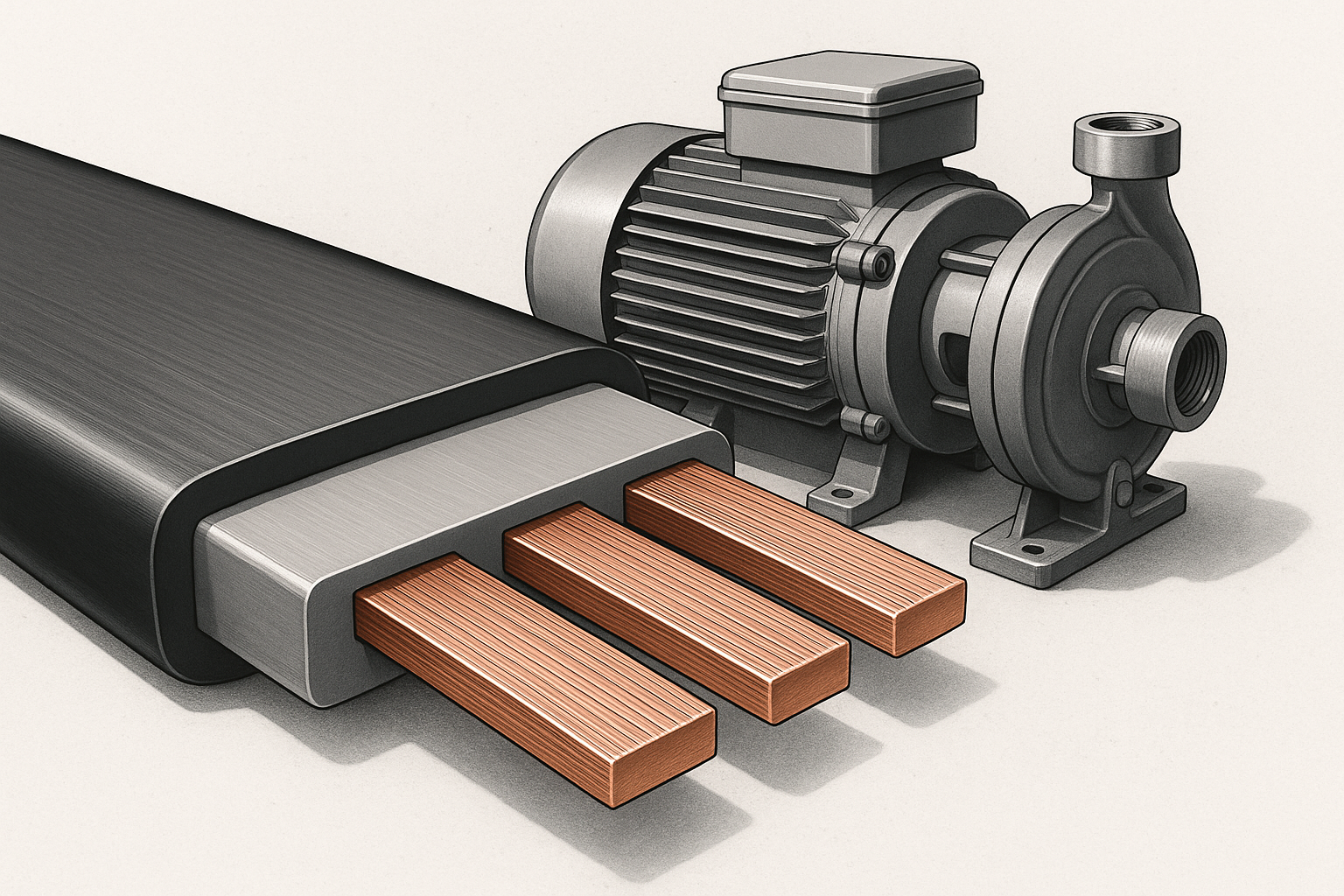

Un cable plano de bomba típico consta de tres capas: conductores, aislamiento y una cubierta o cinta exterior. Los conductores suelen ser de cobre trenzado para mantener el cable flexible y al mismo tiempo mantener la conductividad. Los materiales de aislamiento varían según la temperatura y los requisitos de exposición química. Las opciones de aislamiento comunes son el cloruro de polivinilo (PVC) para mayor economía, el elastómero termoplástico (TPE) para una mayor flexibilidad y el polietileno reticulado (XLPE) para una mayor resistencia a la abrasión y a la temperatura. La cubierta o cinta exterior puede ser de poliéster, poliuretano o PVC con reverso adhesivo, elegido por su resistencia a la abrasión, resistencia al aceite y sellado contra el agua.

Variantes y configuraciones

El cable plano de la bomba viene en muchas configuraciones para satisfacer las necesidades operativas:

• Cinta de sólo energía: algunos conductores de alto calibre para alimentación del motor.
• Potencia y señal combinadas: tamaños de conductores mixtos para potencia del motor más cableado de sensor o control.
• Variantes apantalladas: apantallamiento individual o general para reducir las interferencias electromagnéticas en líneas de control sensibles.
• Tipos impermeables o con chaqueta: capas exteriores selladas para entornos de inmersión o propensos a salpicaduras.
• Grados de alta flexibilidad: número adicional de hilos y aislamiento flexible para actuadores de largo alcance y sistemas de movimiento continuo.

Aplicaciones comunes en sistemas de bombas.

Utilice cable plano en bombas sumergibles, módulos de bomba empaquetados, bombas dosificadoras, grupos de presión y estaciones de bombeo montadas sobre patines. Los usos típicos incluyen enrutar la energía del motor en cámaras de admisión estrechas, transportar retroalimentación del codificador o sensor desde los cabezales de la bomba y conectar paneles de control remoto a través de conductos de cables estrechos. Cuando se requiere un enrutamiento plegado o en capas, el cable plano suele encajar mejor que el cable redondo y puede reducir la tensión en los conectores.

Especificaciones eléctricas y mecánicas clave para comprobar

Al seleccionar el cable plano de la bomba, céntrese en los parámetros que afectan directamente la confiabilidad en el entorno de la bomba:

Cómo seleccionar el cable plano adecuado para su bomba

Comience con la carga eléctrica. Calcule la corriente del motor y la caída de voltaje esperada a lo largo de la longitud del cable. Elija el área de la sección transversal del conductor para mantener una caída de voltaje aceptable y dejar margen para las corrientes de arranque. Haga coincidir la clasificación de temperatura de aislamiento con la temperatura ambiente más alta esperada más un margen de seguridad.

A continuación, consideremos el movimiento mecánico. Si el cable se mueve con frecuencia, seleccione una construcción de alta flexibilidad con conductores de hilo fino y aislamiento elastomérico. Para el tendido fijo detrás de paneles, pueden ser aceptables variantes económicas de PVC. Para ubicaciones húmedas o sumergidas, elija chaquetas selladas clasificadas para protección contra el ingreso de agua y resistencia química.

Mejores prácticas de instalación

Una instalación adecuada reduce los puntos de tensión y prolonga la vida útil del cable. Siga estos pasos prácticos:

• Pase el cable por superficies lisas. Utilice conductos o bandejas protectoras en áreas donde pueda ocurrir abrasión.
• Evite curvas cerradas. Mantenga el radio de curvatura por encima del mínimo del fabricante, normalmente varias veces el grosor del cable.
• Asegure el cable a intervalos regulares usando abrazaderas o almohadillas adhesivas para evitar rozaduras y reducir la tensión dinámica.
• Separe los recorridos de energía y señal cuando sea posible. Si se conectan juntos, utilice cable blindado o particiones metálicas conectadas a tierra para limitar las interferencias.
• Termine con conectores compatibles y use alivio de tensión para evitar que el conductor se salga en los puntos de terminación.

Pruebas y cumplimiento

Verifique los estándares relevantes y realice pruebas antes de la puesta en servicio:

• Pruebas de continuidad y resistencia de aislamiento para verificar la integridad del conductor después de la instalación.
• Verificación de caída de voltaje bajo carga para confirmar el tamaño del cable.
• Prueba funcional de sensores y líneas de control con el motor en marcha para confirmar la ausencia de interferencias.
• Cuando corresponda, verifique las clasificaciones de los cables con respecto a los códigos y directivas eléctricas locales para ubicaciones peligrosas o húmedas.

Mantenimiento y solución de problemas

Implemente una rutina de inspección sencilla para detectar los primeros signos de desgaste:

• Inspección visual en busca de cortes, abrasiones o conductores expuestos.
• Verifique las terminaciones en busca de corrosión y estanqueidad.
• Supervise las fallas intermitentes que aparecen durante el movimiento; estas a menudo indican hilos rotos dentro del aislamiento.
• Reemplace las secciones de cable que muestren daños repetidos en lugar de intentar reparaciones en el campo en zonas de alto estrés.

Si detecta disparos del motor, lecturas erráticas del sensor o pérdida de comunicación, aísle el cable y pruebe los conductores individuales para detectar continuidad y roturas intermitentes. Utilice un osciloscopio o un registrador de datos para detectar síntomas relacionados con EMI y localizar puntos de acoplamiento.

Consideraciones de costos y compensaciones del ciclo de vida

El precio de los cables planos varía según el calibre del conductor, el material aislante, el blindaje y las cubiertas especiales. Las variantes altamente flexibles e impermeables cuestan más al principio, pero reducen la frecuencia de reemplazo en entornos exigentes. Factorice la mano de obra de instalación: el cable plano puede ahorrar tiempo en enrutamientos restringidos, pero puede requerir terminaciones más cuidadosas. Equilibre el costo inicial con los intervalos de mantenimiento esperados y el costo potencial del tiempo de inactividad para su operación.

Lista de verificación para comprar cable plano de bomba

• Confirme el calibre del conductor versus el motor y la corriente de arranque.
• Verifique la clasificación de temperatura del aislamiento y la resistencia química.
• Elija una clasificación de flexión que coincida con los ciclos de movimiento esperados.
• Decida el blindaje si hay líneas sensibles de control o comunicación.
• Elija el material de la chaqueta según la abrasión y el nivel de exposición al agua.
• Solicite hojas de datos y resultados de pruebas de ciclo de plegado a los proveedores.

Guía de cierre

Cuando selecciona, instala y mantiene el cable plano de la bomba teniendo en cuenta la carga eléctrica, el movimiento mecánico y la exposición ambiental, el cable se convierte en un elemento confiable del sistema de la bomba en lugar de un punto de falla recurrente. Utilice la lista de verificación anterior durante la adquisición y mantenga registros claros de los números de pieza de los cables, las ubicaciones de instalación y las fechas de inspección para simplificar el mantenimiento futuro. Si necesita una plantilla de especificaciones o una tabla de comparación ordenada para cables candidatos, proporcione la carga, el perfil de movimiento esperado y el entorno, y podrá preparar rápidamente una especificación específica.
